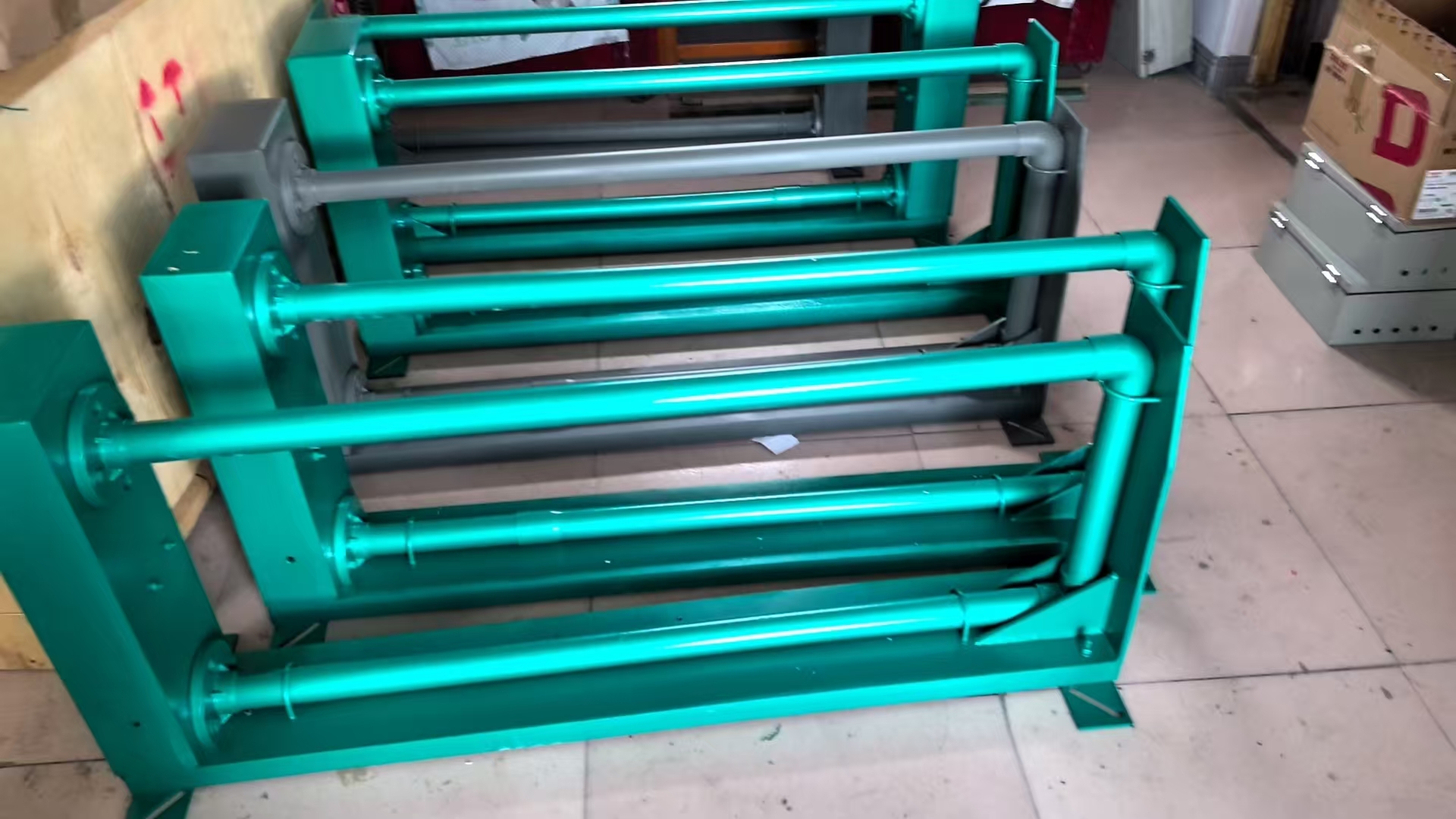

เครื่องตรวจจับโลหะ

1. ภาพรวม

ซีรีส์ GJT-Fเครื่องตรวจจับโลหะเหมาะสำหรับวัสดุแม่เหล็ก เช่น สายพานลำเลียงและระบบแปรรูปวัสดุแม่เหล็กจากเหมืองแร่โลหะที่ไม่ใช่เหล็ก สามารถตรวจจับสิ่งเจือปนโลหะต่างๆ ที่ปะปนอยู่ในวัสดุได้อย่างแม่นยำ รวมถึงเหล็ก เหล็กแมงกานีส เหล็กโครเมียม และทองแดง นอกจากสัญญาณเตือนด้วยเสียงและแสงแล้ว วงจรควบคุมยังมีเอาต์พุตหน้าสัมผัสรีเลย์ ซึ่งสามารถใช้ร่วมกับเครื่องแยกแม่เหล็กเพื่อกำจัดโลหะโดยอัตโนมัติ หรือใช้กับเครื่องขูดและวาล์วต่างๆ เพื่อเบี่ยงเบนวัสดุ นอกจากนี้ยังสามารถหยุดสายพานลำเลียงโดยตรงเพื่อกำจัดโลหะด้วยตนเองได้ ช่วยรับประกันได้อย่างน่าเชื่อถือว่าโลหะจะไม่เข้าไปในระบบบดวัตถุดิบ ทำให้มั่นใจได้ถึงการทำงานที่ปลอดภัยของอุปกรณ์

รุ่นนี้ได้รับการปรับปรุงจากรุ่นก่อนหน้า โดยนำเทคโนโลยีและส่วนประกอบใหม่มาใช้ และเพิ่มฟังก์ชันใหม่บางอย่างตามความต้องการของผู้ใช้ ดังนี้ 1. ใช้เทคโนโลยีใหม่ ทำให้รุ่น GJT-F มีความไวในการตรวจจับที่ดีที่สุดสำหรับโลหะประเภทต่างๆ (โลหะแม่เหล็ก โลหะที่ไม่ใช่แม่เหล็ก และโลหะแม่เหล็กอ่อน) ภายใต้เงื่อนไขเดียวกัน ซึ่งเอาชนะข้อเสียของรุ่นเก่าที่ความไวในการตรวจจับไม่สามารถปรับสมดุลได้สำหรับโลหะประเภทต่างๆ ภายใต้เงื่อนไขเดียวกัน

2. มีการใช้ส่วนประกอบใหม่และการออกแบบใหม่ ซึ่งช่วยปรับปรุงการควบคุมอุณหภูมิ การลดการรบกวน และเสถียรภาพการทำงานโดยรวมของรุ่น GJT-F อย่างมีนัยสำคัญเมื่อเทียบกับรุ่นก่อนหน้า

3. รุ่นล่าสุดนี้ทำให้การติดตั้งใช้งานรุ่น GJT-F ในสถานที่สะดวกยิ่งขึ้น การแสดงผลแบบอนาล็อกของรุ่นก่อนได้ถูกแทนที่ด้วยการแสดงผลแบบ LED บนแผงควบคุมของเครื่อง สามารถปรับค่า "balance" และ "detection sensitivity" ได้โดยใช้ปุ่มหมุน

2. หลักการทำงาน

เครื่องจักรนี้ใช้สัญญาณโลหะที่เกิดขึ้นเมื่อโลหะเข้าสู่สนามแม่เหล็กไฟฟ้าตรวจจับ ประมวลผลผ่านเทคโนโลยีอิเล็กทรอนิกส์ และขับเคลื่อนตัวกระตุ้นเพื่อกำจัดโลหะที่เป็นอันตราย

3. ข้อมูลจำเพาะทางเทคนิค

เครื่องตรวจจับโลหะ GJT-F ได้รับการออกแบบให้มีโครงสร้างกันน้ำและทนทานต่อสภาพอากาศภายนอกอาคาร โดยเป็นไปตามมาตรฐาน IP54 สำหรับการใช้งานในทุกสภาพอากาศ ข้อมูลจำเพาะทางเทคนิคหลักมีดังต่อไปนี้:

1) กล่องควบคุม

   ขนาดภายนอก: 20 มม. × 190 มม. × 90 มม.

   น้ำหนัก: 6.5 กก.

   รูปแบบโครงสร้าง: โครงสร้างกันน้ำและกันฝุ่นแบบติดผนังภายนอกอาคาร

โหมดการทำงาน: การทำงานต่อเนื่องในทุกสภาพอากาศ

   สัญญาณเตือนการตรวจจับโลหะ: เสียงและแสง, เสียงกริ่งดัง

   เอาต์พุตสัญญาณเตือนการตรวจจับโลหะ: หน้าสัมผัสรีเลย์แบบพาสซีฟ ชุดหนึ่งเปิดปกติ อีกชุดปิดปกติ

   ความสามารถในการรับกระแสไฟ: 5A 220V AC / 28V DC

2) เซ็นเซอร์ตรวจจับ

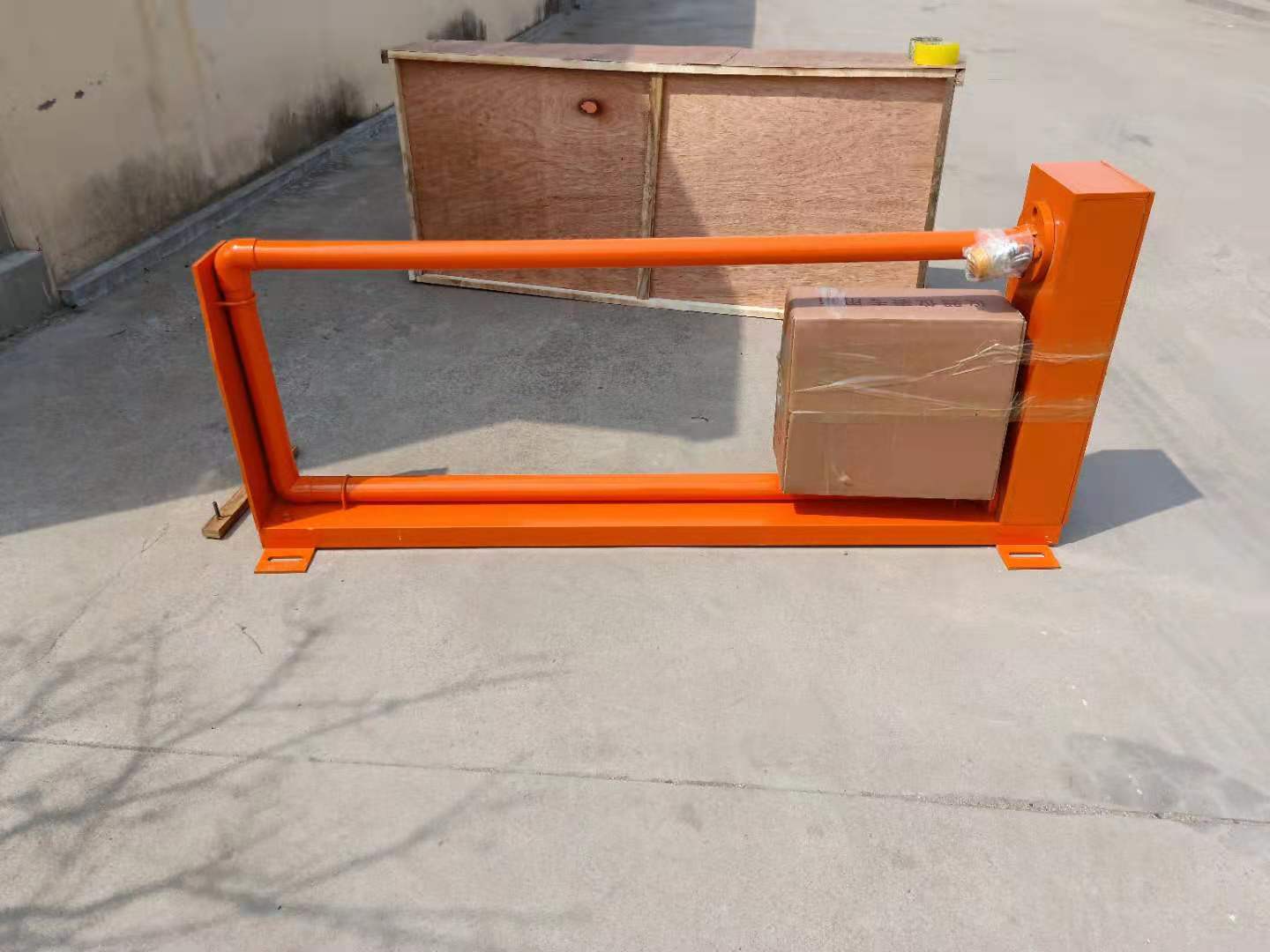

   รูปแบบโครงสร้าง: ท่อแบบมีปลาย

   ความกว้างของสายพานลำเลียงที่ใช้งานได้: 500 มม. ~ 2000 มม.

   ความเร็วสายพานลำเลียงที่เหมาะสม: 0.8 ~ 3.5 เมตร/วินาที

3) ตัวชี้วัดประสิทธิภาพโดยรวม

   แรงดันไฟฟ้าของแหล่งจ่ายไฟ: AC 220V ± 10% 50Hz

   กำลังไฟ: น้อยกว่า 30 วัตต์

   อุณหภูมิแวดล้อม: -20°C ถึง 40°C

   ความชื้นสัมพัทธ์: 85% RH

   ขนาดอนุภาคของวัสดุ: 300 มม.

   เกรดวัสดุ: ≤ 50%

   มุมระหว่างระนาบการติดตั้งเซ็นเซอร์กับระนาบแนวนอน: ≤ 18 องศา

   ระยะห่างสูงสุดระหว่างกล่องควบคุมและกล่องควบคุม: น้อยกว่า 15 เมตร
