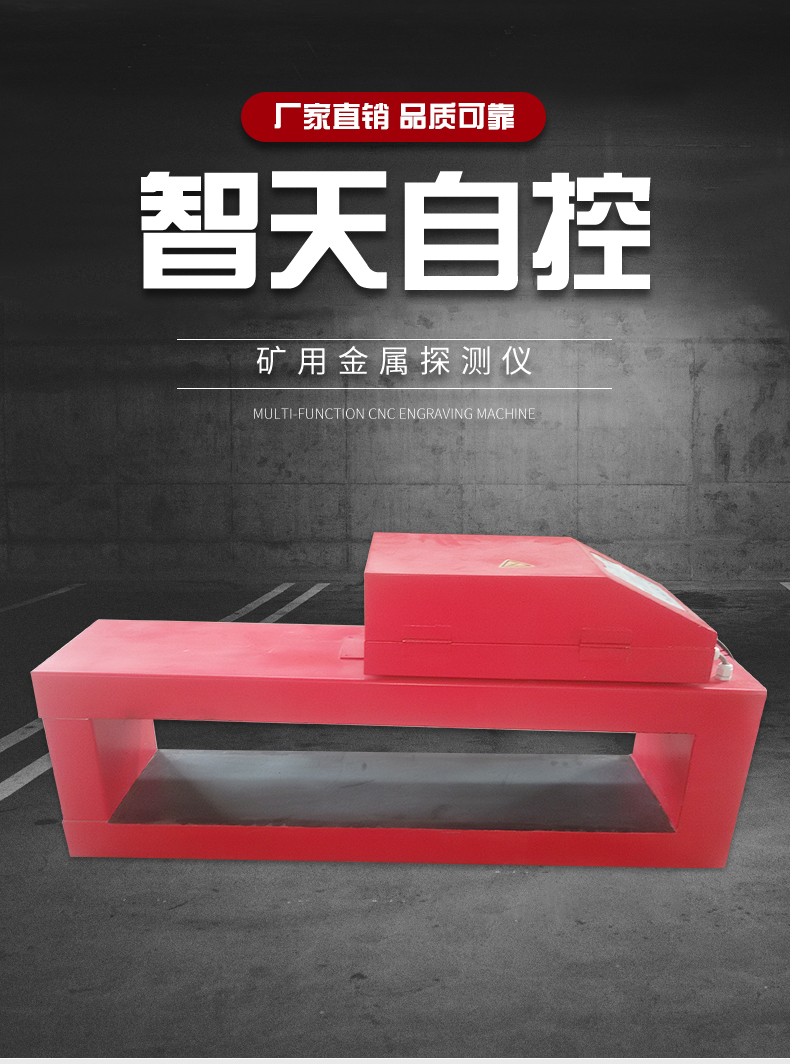

เครื่องตรวจจับโลหะ

1. ภาพรวม

เครื่องตรวจจับโลหะซีรีส์ จีเจที-F เหมาะสำหรับวัสดุแม่เหล็ก เช่น สายพานลำเลียงและระบบแปรรูปวัสดุแม่เหล็กในเหมืองแร่โลหะเหล็กและโลหะที่ไม่ใช่เหล็ก สามารถตรวจจับสิ่งเจือปนโลหะต่างๆ ที่ปะปนอยู่ในวัสดุได้อย่างแม่นยำ รวมถึงเหล็ก เหล็กแมงกานีส โครเมียม อลูมิเนียม และทองแดง นอกจากสัญญาณเตือนด้วยเสียงและแสงแล้ว วงจรควบคุมยังมีเอาต์พุตหน้าสัมผัสรีเลย์ ซึ่งสามารถใช้ร่วมกับเครื่องแยกแม่เหล็กสำหรับแยกเหล็กอัตโนมัติ หรือควบคุมเครื่องขูดและวาล์วต่างๆ เพื่อเบี่ยงเบนวัสดุได้ นอกจากนี้ยังสามารถหยุดสายพานลำเลียงโดยตรงเพื่อกำจัดเหล็กด้วยตนเองได้อีกด้วย ช่วยรับประกันได้อย่างน่าเชื่อถือว่าโลหะจะไม่เข้าไปในระบบบดวัตถุดิบ และช่วยให้มั่นใจได้ถึงการทำงานที่ปลอดภัยของอุปกรณ์

รุ่นนี้ได้รับการปรับปรุงจากรุ่นก่อนหน้า โดยนำเทคโนโลยีและส่วนประกอบใหม่มาใช้ และเพิ่มฟังก์ชันใหม่ตามความต้องการของผู้ใช้

1. รุ่นนี้ใช้เทคโนโลยีใหม่ ทำให้ จีเจที-F มีความไวในการตรวจจับที่ดีที่สุดสำหรับโลหะประเภทต่างๆ (โลหะแม่เหล็ก โลหะที่ไม่เป็นแม่เหล็ก และโลหะแม่เหล็กอ่อน) ภายใต้เงื่อนไขเดียวกัน ซึ่งเอาชนะข้อเสียของรุ่นเก่าที่ความไวในการตรวจจับไม่สามารถปรับสมดุลได้สำหรับโลหะประเภทต่างๆ ภายใต้เงื่อนไขเดียวกัน

2. รุ่นนี้ใช้ส่วนประกอบใหม่และการออกแบบใหม่ ซึ่งช่วยปรับปรุงการควบคุมอุณหภูมิ การลดการรบกวน และเสถียรภาพการทำงานโดยรวมของรุ่น จีเจที-F อย่างมีนัยสำคัญเมื่อเทียบกับรุ่นก่อนหน้า

3. การออกแบบล่าสุดทำให้การทดสอบใช้งานรุ่น จีเจที-F ในสถานที่สะดวกยิ่งขึ้น การแสดงผลแบบอนาล็อกของรุ่นก่อนได้ถูกแทนที่ด้วยการแสดงผลแบบดิจิทัล บนแผงควบคุมของเครื่อง สามารถปรับค่า "balance" และ การตรวจจับ " ความอ่อนไหวมากกกกก ได้โดยใช้ปุ่มหมุน

2. หลักการทำงาน

เครื่องจักรนี้ใช้สัญญาณโลหะเมื่อโลหะเข้าสู่สนามแม่เหล็กไฟฟ้าตรวจจับ ประมวลผลผ่านเทคโนโลยีอิเล็กทรอนิกส์ และขับเคลื่อนกลไกการทำงานเพื่อดำเนินการ ทำให้สามารถกำจัดโลหะที่เป็นอันตรายได้

3. ข้อมูลจำเพาะทางเทคนิค

เครื่องตรวจจับโลหะ เอฟเอฟ ได้รับการออกแบบให้มีโครงสร้างกันน้ำและกันฝุ่นสำหรับใช้งานภายนอกอาคาร ตรงตามมาตรฐาน IP54 และเหมาะสำหรับการใช้งานในทุกสภาพอากาศ ข้อมูลจำเพาะทางเทคนิคหลักมีดังต่อไปนี้:

1) กล่องควบคุม

ขนาดภายนอก: 250 มม. × 190 มม. × 90 มม.

น้ำหนัก: 6.5 กก.

 รูปแบบ: โครงสร้างกันน้ำและกันฝุ่นสำหรับติดตั้งบนผนังภายนอกอาคาร

โหมดการทำงาน: การทำงานต่อเนื่องในทุกสภาพอากาศ

สัญญาณเตือนเครื่องตรวจจับโลหะ: เสียงและแสง, เสียงกริ่งดัง

รีเลย์เอาต์พุตสัญญาณเตือนเครื่องตรวจจับโลหะ แบบหน้าสัมผัสพาสซีฟ ชุดหนึ่งปกติเปิด อีกชุดหนึ่งปกติปิด

ความสามารถในการรับกระแสไฟ: 5A 220V เอซี / 28V ดีซี

2) การตรวจจับ

รูปแบบโครงสร้าง: แบบท่อที่มีปลายด้านหนึ่งสามารถถอดออกได้

ความกว้างของสายพานลำเลียงที่ใช้งานได้: 500 มม. ~ 2000 มม.

สายพานลำเลียงที่ใช้งานได้: 0.8 ~ 3.5 เมตร/วินาที

3) ตัวชี้วัดประสิทธิภาพโดยรวม

แรงดันไฟฟ้าของแหล่งจ่ายไฟ: เอซี 220V ± 10% 50Hz การใช้พลังงาน: < 30W

อุณหภูมิแวดล้อม: -20°C ถึง 40°C

ความชื้นสัมพัทธ์: 85% อาร์เอช

ขนาดอนุภาคของวัสดุ: 300 มม.

เกรดวัสดุ: ≤ 50%

มุมระหว่างระนาบการติดตั้งเซ็นเซอร์กับระนาบแนวนอน: ≤ 18 องศา

ระยะห่างสูงสุดระหว่างเซ็นเซอร์และกล่องควบคุม < 15 เมตร
